Tır Kantarının Çalışma Prensibi: Platformdan Fişe Ölçüm Zinciri

Tır kantarı dışarıdan bakıldığında yere yatırılmış büyük bir çelik ya da beton plakadan ibaret görünür. Oysa bir aracın ağırlığının fişe dönüşmesi için mekanik, elektronik ve yazılım katmanlarının birlikte çalışması gerekir. Bu yazıda ölçüm zincirini halka halka açıyoruz.

Ölçüm Zincirinin Halkaları

Bir kamyon kantarı üç katmandan oluşur: yükü taşıyan gövde, yükü sinyale çeviren sensörler ve sinyali anlamlı bir kayda dönüştüren yazılım.

1. Gövde

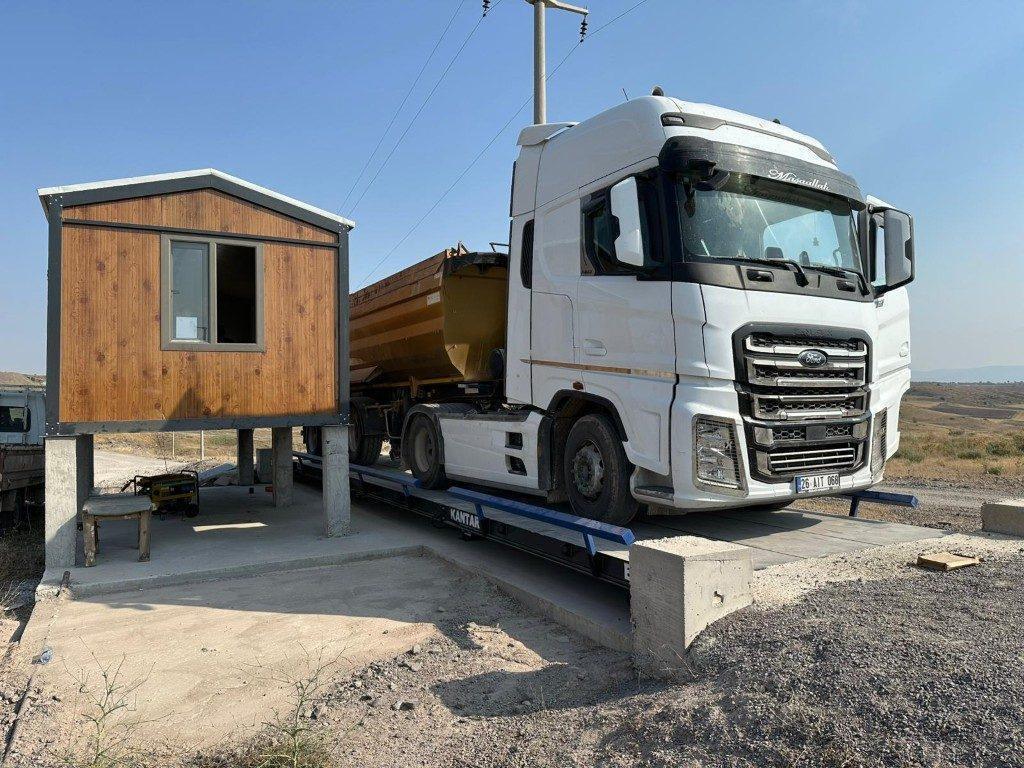

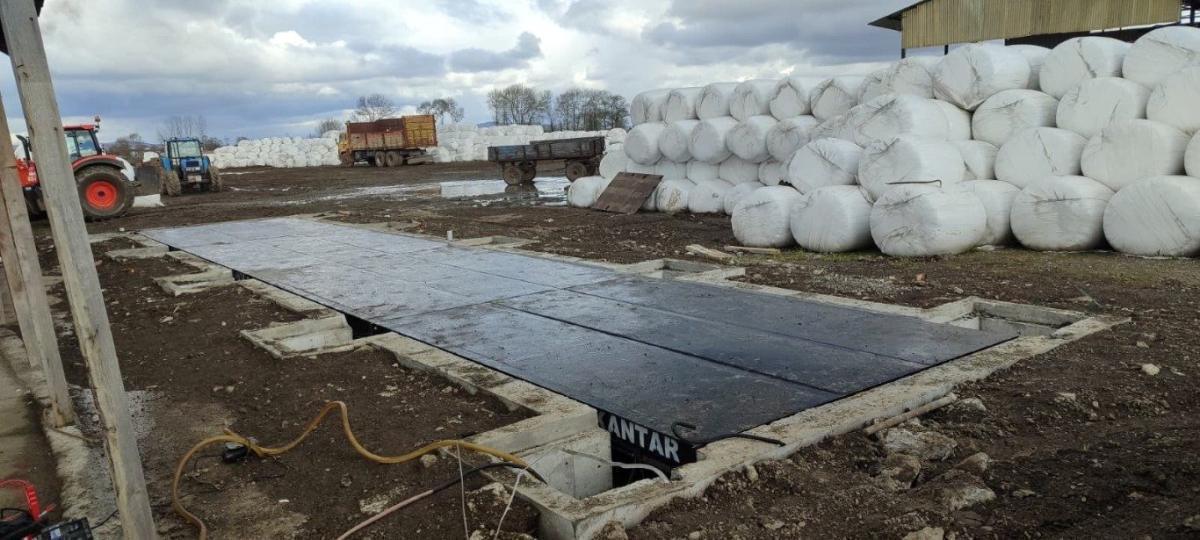

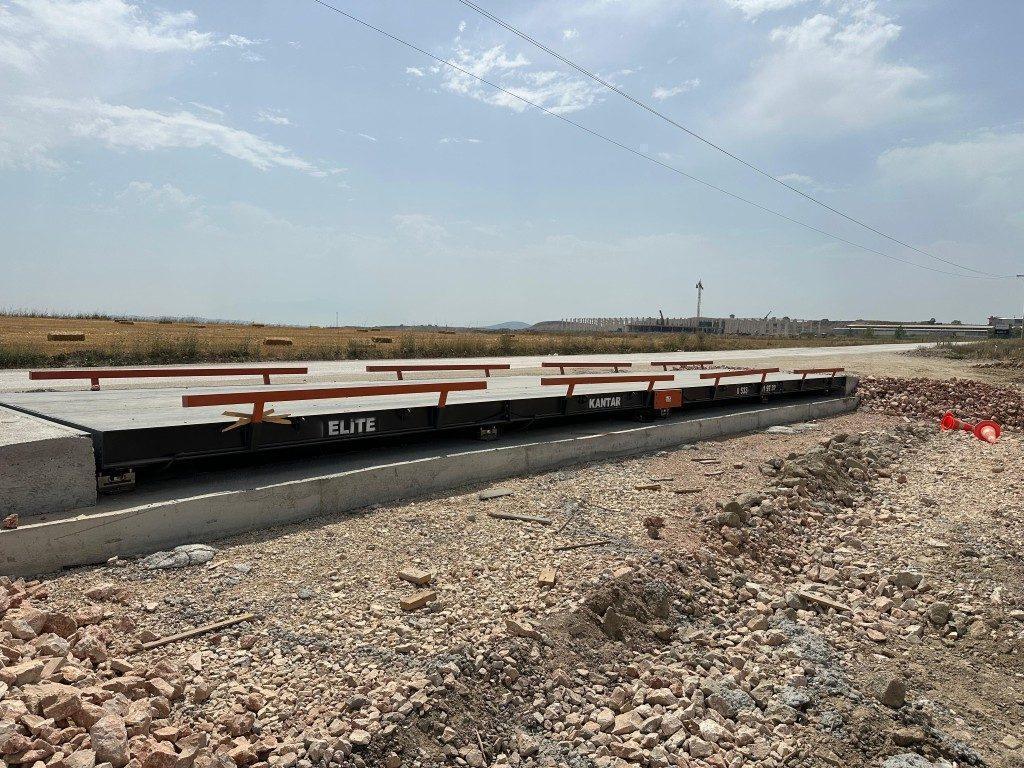

Aracın üzerine çıktığı platformdur; çelik ya da betonarme olabilir. Zemin üstü kurulumda rampalarla çıkılır, gömülü ve çukur tiplerde ise platform yol seviyesindedir. Zemin üstü modeller daha hızlı kurulur; gömülü modeller rampa gerektirmediği için trafiği hızlandırır. Platform boyu, filodaki en uzun aracın tüm dingillerini aynı anda taşıyacak şekilde genellikle 12–20 metre arasında seçilir.

2. Yük Hücreleri

Gövdenin altındaki yük hücreleri, üzerlerine binen kuvvetle çok az esneyen metal elemanlardır. Bu esneme, üzerlerine yapıştırılmış gerinim ölçerlerin direncini değiştirir ve ağırlıkla orantılı küçük bir gerilim sinyali oluşur. Kantarın toplam kapasitesi araç profiline göre belirlenir; tır trafiği olan tesislerde 60 ton ve üzeri yaygındır.

3. İndikatör ve Yazılım

Hücrelerden gelen sinyaller toplanıp indikatöre iletilir ve burada kilogram cinsinden bir değere çevrilir. Değer bilgisayardaki kantar programına aktarılır. Yazılım bu noktadan sonra fiş, araç ve cari kayıtları, e-irsaliye, UETDS ve DBA bildirimleri gibi işleri üstlenir.

Bir Tartımın Akışı

1. Araç platforma çıkar ve tamamen üzerinde durur.
2. Yük hücreleri oluşan kuvveti sinyale çevirir.
3. İndikatör sinyali sayısal ağırlığa dönüştürür ve kararlı olduğunda kilitler.
4. Yazılım ağırlığı plaka, sürücü ve firmayla eşleştirerek kaydeder.
5. Giriş ve çıkış tartımlarından net ağırlık hesaplanır, fiş basılır.
6. Kayıt gerekirse ERP’ye ya da web raporuna anında gönderilir.

Otomasyonlu kantarlarda bu adımlar insan müdahalesi olmadan da işler: kamera plakayı okur, sürücü kart veya QR kodla işlemi başlatır, fiş kendiliğinden çıkar. Bekleme süresi kısalır, yazım hatası ortadan kalkar.

Kantarın Veriyle Bağlantısı

Bugünün kantarı işletmenin bilgi sistemine bağlı bir veri noktasıdır. Tartımlar web raporlamayla uzaktan izlenebilir, fiş programıyla anında belgeye dönüşebilir ve SAP gibi ERP sistemlerine aktarılabilir. Böylece kantar, muhasebe ve sevkiyat aynı veriyle çalışır.

Doğruluğu Korumak

Yük hücrelerinde zamanla kayma, mekanik parçalarda aşınma veya nem kaynaklı sorunlar ölçümü etkileyebilir. Bu yüzden düzenli kalibrasyon ve periyodik bakım hem yasal hem ticari açıdan şarttır. Süreci kalibrasyon yazımızda ayrıntılı anlattık.

Bilgiden Karara

Ölçüm zincirini bilmek, doğru kantarı seçmeyi de kolaylaştırır: araç trafiği, zemin durumu ve tonaj ihtiyacı platform boyunu ve kapasiteyi belirler. Uzun ömürlü bir sistem için üretici seçimi kritik olduğundan seçim rehberimize göz atmanızı öneririz.
